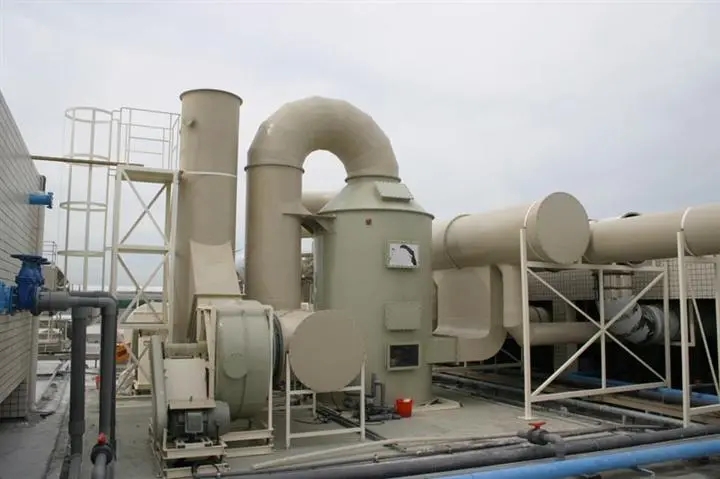

沸石转轮装备的布局和服从
就布局和服从而言，废气处置沸石转轮装备可分为三局部：转轮预处置、沸石转轮稀释和废气熄灭室。
1.转轮预处置局部
车轮预处置分为温湿度操控和过滤局部。温湿度调度首要针对水幕处置后废气排放的低温高湿度***性(温度20℃〜30℃，湿度80％〜95%)。喷漆车间的喷漆室。进入法会前进氛围温度，降落氛围中的含水量，而后到达较佳吸附温度和转轮湿度(40温度)°C，湿度90%)。
过滤器用于过滤局部，以去除进入转轮的***颗粒，是以可以或许处置转轮VOC。
2.沸石转轮稀释局部
沸石转轮装备按照服从分为三个地区：吸附区、解吸区和冷却区。
驱动机电驱动转轮颠末链条驱动器扭转，沸石转轮的加工效力颠末调度转轮的速率来调度。
吸附区过滤车间废气，选用沸石轮吸附，吸附过滤后间接排放苯、甲苯、二甲苯、乙酸乙酯、甲乙酮、异丙醇、乙醚等合适规范的气体；扭转轮的解吸区温度约为200℃转轮粉碎了转轮平分子之间的范德华力和静电接收力。
VOC将高浓度气体稀释成原气体的5-20倍。冷却区选用低温氛围冷却转轮温度，以接收下一阶段的废气。
3.废气熄灭室
为VOC裂解供给了750℃〜800℃低温情况。VOC氧气氧化产生二氧化碳和水，释放***量热量。
今朝罕见的有三种TAR范例：床型RTO和扭转型RTO。现场废宇量、废气浓度、前期热须要、现场及后续操纵和掩护本钱应归结斟酌计划和遴选。
